SEVi 160 DUO Mini

SEVi 160DUO Mini (decentrální jednotka SEVi 160DUO Mini) je jedna z nejmenších decentrálních systémů pro větrání se zpětným ziskem tepla. Tato větrací jednotka zajišťuje současně přívod i odvod vzduchu. To umožňuje ventilaci místnosti s rekuperací s využitím pouze jedné jednotky. SEVi 160DUO Mini je schválena podle německé normy DIBt-Zulassung Nr. Z-51.3-401.

Popis

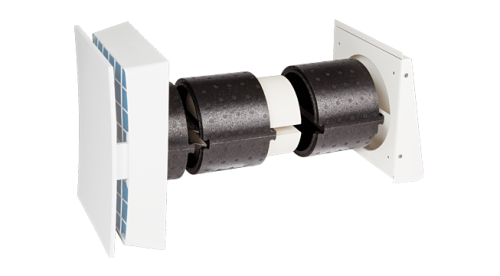

SEVi 160DUO Mini (decentrální jednotka SEVi 160DUO Mini) je uložena v potrubí (Ø = 160 mm) z PPs (Polypropylen), který má vyšší požární odolnost. Instalace je možná do nemovitostí s různou šířkou zdiva a to od 200 mm. Vlastní větrací jednotka je uložena v pouzdru z expandovaného polypropylenu (EPP). Tento materiál má výborné zvukově tlumící a tepelně izolační vlastnosti.

Ve vnitřním krytu jsou umístěny v EPP tiché obousměrné vysoce výkonné ventilátory německého výrobce EBM Papst. Jako výměníky tepla jsou použity 2 Hi-Tech keramické výměníky (specifická tepelná kapacita 877 J/kgK). Venkovní kryt jednotky je speciálně konstruován tak, aby sloužil jako ochrana proti větru, aby zabránil vniknutí vody do větracího systému a současně zamezil zpětnému nasávání vyfouknutého odpadního vzduchu zpět do interiéru. Jednotka je vybavena dvěma prachovými filtry. Výměna filtrů je velmi jednoduchá, proveditelná v několika úkonech a není k ní zapotřebí žádné nářadí.

Ovládání

Pro ovládání větrací jednotky slouží řídící jednotka SEC 20 BF nebo řídící jednotka SEC Touchs 3,5" barevným dotykovým displejem. .

Technická data

• Stupeň tepelné účinnosti: až 85 % *1
• Provozní napětí: 12 V DC
• Typ ventilátoru: obousměrný, axiální, elektronicky řízení, vlhku odolný
• Výkon v režimu zpětného zisku tepla: 7 m³/h / 9 m³/h / 11 m³/h / 16 m³/h *2
• Výkon v režimu provětrávání: až 48 m³/h *3
• Příkon jednotky: 0,21 W/(m³/h) *4
• Filtr: 2 x prachový filtr (G3)

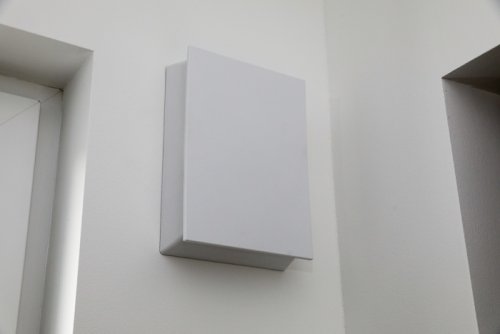

• Vnitřní kryt: uzavíratelný se zvukovou izolací
  (212 mm x 297 mm x 88 mm v otevřeném stavu)
• Venkovní kryt: nerezový kryt V4A (210 mm x 229,7 mm)
• Síla zdiva: ab 200 mm
• Průměr potrubí: 160 mm
• Průměr otvoru pro jádrové vrtání: 165 mm -> 170 mm
• Energetická třída: A (B při použití ovladače SEC-20 BF (deativované vlhkostní čidlo), B při použití ovladače SEC-Touch a vlhkostního čila, bez vlhkostního čidla = E)

*1 (měřeno podle DIBt s SEC-20 BF a 50 vteřinovým reverzním intervalem, Univerzita Stuttgart IGE- Institut für Gebäudeenergetik)
*2*4 (měřeno podle DIBt s SEC-20 BF, Univerzita Stuttgart IGE- Institut für Gebäudeenergetik)
*3 (Speciální funkce: oba ventilátory pracují v režimu odsávání.)
*5 (měřeno na MFPA Leipzig GmbH, podle normy DIN EN ISO 3746)
